¶ Введение
Геораспределение позволяет направлять внутренних пользователей на ближайшие к ним дата-центры (ЦОД) при подключении к конференциям.
Использование геораспределения помогает:
- снизить задержки и улучшить качество связи,
- уменьшить нагрузку на каналы связи между ЦОД.
¶ Принцип работы
Подсети пользователей назначаются в системе соответствующим площадкам (ЦОД).
При входе в конференцию система определяет источник пользователя и подключает его к соответствующему серверу.

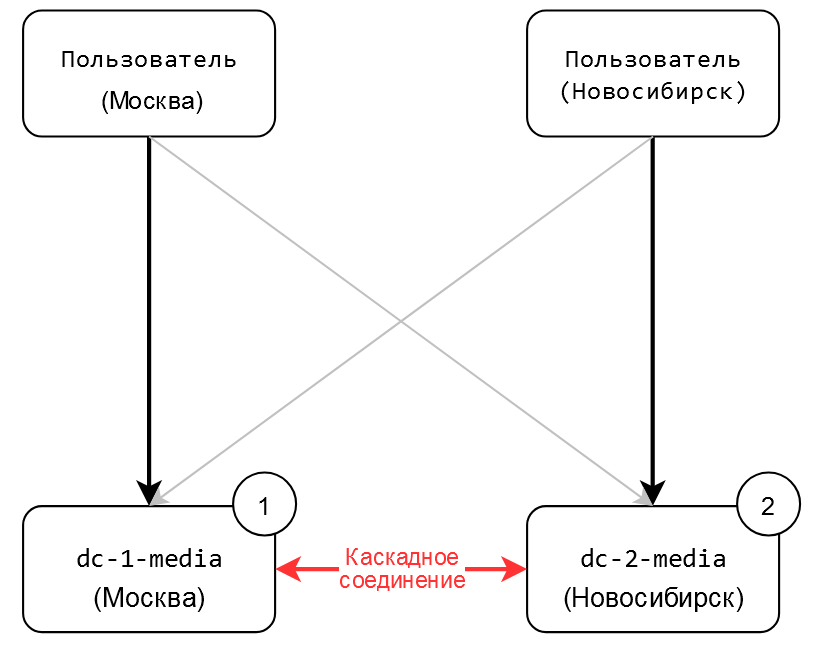

Пользователи из разных ЦОД будут подключаться к соответствующим им серверам, при этом между media-серверами в разных ЦОД будет установлено каскадное соединение для экономии трафика.
Типы правил распределения
| Тип правила | Что делает |
|---|---|
| По умолчанию | Пользователь подключается к любому доступному media-серверу. Запись стартует на любом сервере. |
| Нестрогое | Пользователь подключается к media-серверу в указанном ЦОД. Если сервер недоступен — подключается к другому. Запись стартует на сервере в указанном ЦОД. Если сервер недоступен — запись будет осуществляться на другом сервере. |
| Строгое | Пользователь подключается к media-серверу в указанном ЦОД. Если сервер недоступен — пользователь не подключится к конференции. Запись стартует на сервере в указанном ЦОД. Если сервер недоступен — запись не начнется. |
| Строгое для медиа | Пользователь подключается к media-серверу в указанном ЦОД. Если сервер недоступен — пользователь не подключится к конференции. Запись осуществляется в ЦОД, в котором началась конференция. Если сервер недоступен — запись начнется на другом сервере. |
| Мы рекомендуем использовать Нестрогое правило. |
¶ Описание параметров
Дата-центры задаются в файлах:
/home/dion/on_dion/inventories/dion.YourDomain.com/group_vars/dc-1.yaml
/home/dion/on_dion/inventories/dion.YourDomain.com/group_vars/dc-2.yamlГде dc-1, dc-2 — названия дата-центров по умолчанию.
Принадлежность виртуальных машин к соответствующим ЦОД описывается в файле инвентаря:
/home/dion/on_dion/inventories/dion.YourDomain.com/hostsПравила принадлежности пользовательских подсетей к соответствующим ЦОД задаются в настройках Административной панели в разделе Организации -> Имя Организации -> Конференции -> Площадки.
По умолчанию геораспределение серверов настроено в файле инвентаря только для архитектуры Enterprise.
Чтобы настроить геораспределение для других архитектур, необходимо отредактировать файл инвентаря hosts, указав группы для media- и apps-серверов.
Пример:
Для примера рассмотрим архитектуру Basic из двух серверов:
dion-vm— главный сервер, на котором работают все роли; IP-адрес: 192.168.14.70media-vm— дополнительный сервер в удаленном расположении; IP-адрес: 192.168.100.181
Необходимо привязать сервер dion-vm к ЦОД dc-1, а media-vm к ЦОД dc-2.
В этом случае файл инвентаря hosts будет выглядеть следующим образом:
[dion:children]
appsvm
mediavm
sipserver
siptranslator
siptranscoder
videovm
turnvm
recordvm
chatvm
logs
monitoring
minio
consul
kafka
redis
pgsql
[docker:children]
dc-2-appsvm
dc-2-mediavm
dc-2-recordvm
[minio]
dion-vm ansible_host=192.168.14.70
[consul]
dion-vm ansible_host=192.168.14.70
[appsvm:children]
dc-1-appsvm
dc-2-appsvm
[mediavm:children]
dc-1-mediavm
dc-2-mediavm
[recordvm:children]
dc-1-recordvm
dc-2-recordvm
[dc-1:children]
dc-1-appsvm
dc-1-mediavm
dc-1-recordvm
[dc-2:children]
dc-2-appsvm
dc-2-mediavm
dc-2-recordvm
[dc-1-appsvm]
dion-vm ansible_host=192.168.14.70 st_customer_updater_enabled=true
[dc-2-appsvm]
media-vm ansible_host=192.168.100.181
[dc-1-mediavm]
dion-vm ansible_host=192.168.14.70
[dc-2-mediavm]
media-vm ansible_host=192.168.100.181
[chatvm]
dion-vm ansible_host=192.168.14.70
[kafka]
dion-vm ansible_host=192.168.14.70 kafka_broker_id=1
[pgsql]
dion-vm ansible_host=192.168.14.70
[redis]
dion-vm ansible_host=192.168.14.70
[dc-1-recordvm]
dion-vm ansible_host=192.168.14.70
[dc-2-recordvm]
media-vm ansible_host=192.168.100.181
[sipserver]
dion-vm ansible_host=192.168.14.70
[siptranslator]
dion-vm ansible_host=192.168.14.70
[siptranscoder]
dion-vm ansible_host=192.168.14.70
[turnvm]
dion-vm ansible_host=192.168.14.70 external_address=60.70.80.90:3478
[turnregvm]
dion-vm ansible_host=192.168.14.70
[videovm]
dion-vm ansible_host=192.168.14.70
[logs]
dion-vm ansible_host=192.168.14.70 roles=data,master
[dcm]
dion-vm ansible_host=192.168.14.70
[monitoring]
dion-vm ansible_host=192.168.14.70
Отличия от оригинального файла инвентаря архитектуры Basic следующие:
- Создана группа
[docker:children]в которую включены дополнительные группы серверов для установки Docker. - Созданы группы:
[appsvm:children][mediavm:children][recordvm:children]
- Созданы подгруппы:
dc-1-mediavmdc-2-mediavmdc-1-appsvmdc-2-appsvmdc-1-recordvmdc-2-recordvm
- Серверы
apps,media,recordраспределены в соответствующие подгруппы.
¶ Настройка геораспределения
- Перейдите в Административную панель DION:
https://admin-dion.YourDomain.com - Перейдите в раздел Организации -> Имя Организации -> Конференции -> Площадки.
- Создайте дополнительные правила для пользовательских подсетей.
| Внимание: Всегда используйте режим Облачный! |
¶ Проверка работоспособности
- Подключитесь к конференции из подсети, указанной в правиле.
- В Административной панели откройте Конференции -> Активные конференции.
- Перейдите в нужную конференцию и выберите пользователя.

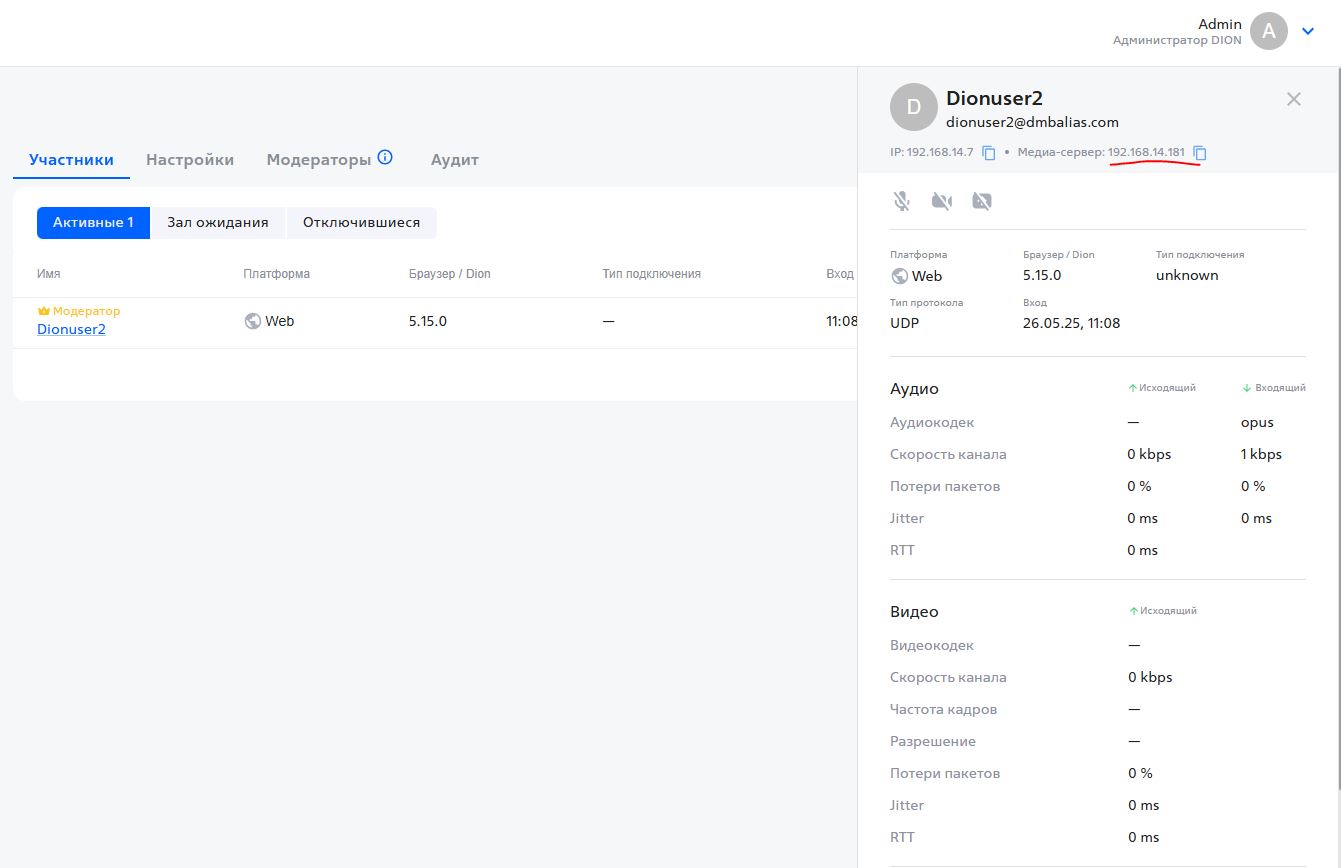

- В правом верхнем углу отображается медиа-сервер, к которому подключен пользователь.
