¶ Grafana
Для эффективного мониторинга компонентов системы DION используется инструмент визуализации и анализа данных Grafana. Grafana позволяет отслеживать состояние системных ресурсов, производительность контейнеров и получать детальную информацию о работе системы в реальном времени. Этот документ предназначен для помощи пользователям в доступе к Grafana и понимании основных панелей (dashboards), доступных для мониторинга системы.
Система DION поставляется вместе с интегрированным инструментом мониторинга Grafana.
¶ Доступ к Grafana
Для доступа к интерфейсу Grafana выполните следующие шаги:
- Откройте веб-браузер и введите в адресной строке адрес страницы мониторинга, заменив
YourDomain.comна имя вашего домена.
https://monitoring-dion.YourDomain.com

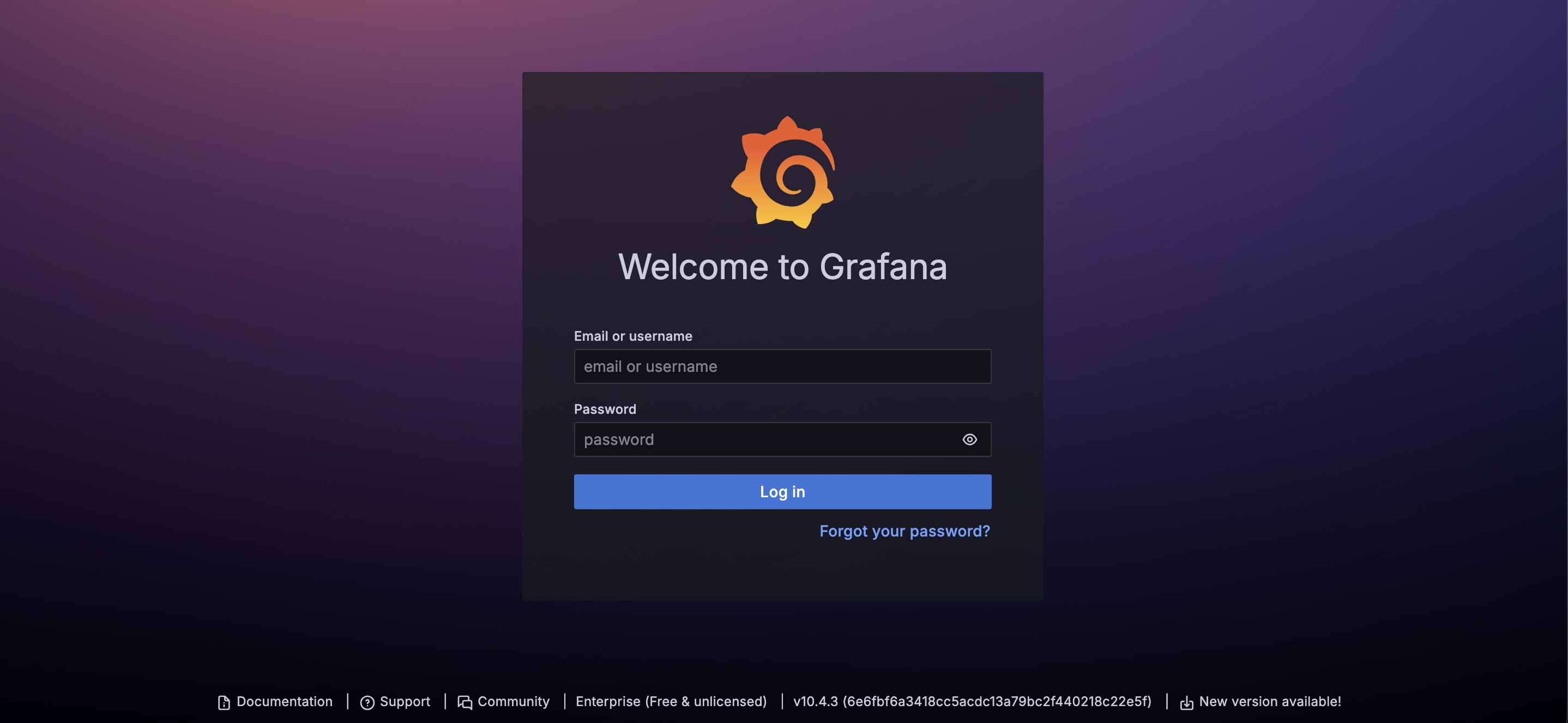

- Авторизуйтесь в Grafana:
- Имя пользователя:
admin - Пароль: получите из конфигурационного файла, инструкция ниже.
Получение пароля
- Подключитесь к серверу Setup-VM по SSH.
- Выполните команду из примера ниже, заменив
YourDomain.comна имя вашего домена.
cat /home/dion/on_dion/inventories/dion.YourDomain.com/group_vars/all/vault.yaml | grep user_password:
В выводе команды будет отображен пароль от учетной записи admin:
user_password: your_password_here
¶ Навигация в Grafana
После успешного входа в Grafana:
- В боковой панели откройте вкладку Dashboards.
- Щёлкните имя необходимой панели для просмотра.
¶ Обзор панелей Grafana
Для мониторинга системы доступны следующие системы:
- Контейнеры
- Нагрузка системы (общая)
- Система
- База данных (PostgreSQL) (доступно с версии DION 2024.10-8)
- ZooKeeper (доступно с версии DION 2024.10-8)
- Consul (доступно с версии DION 2024.10-8)
- Kafka (доступно с версии DION 2024.10-8)
- Redis (доступно с версии DION 2024.10-8)
- MinIO Bucket (доступно с версии DION 2024.10-8)
- MinIO Cluster (доступно с версии DION 2024.10-8)
- MinIO Node (доступно с версии DION 2024.10-8)
¶ Контейнеры
Описание:
- Мониторинг параметров Docker-контейнеров на выбранной машине:
- Отслеживание ресурсоемких контейнеров.
- Диагностика проблем внутри контейнеров, а также мониторинг производительности и состояния отдельных контейнеров.
- Оптимизация ресурсов и устранении неполадок на уровне контейнеров.
Функциональность:
-

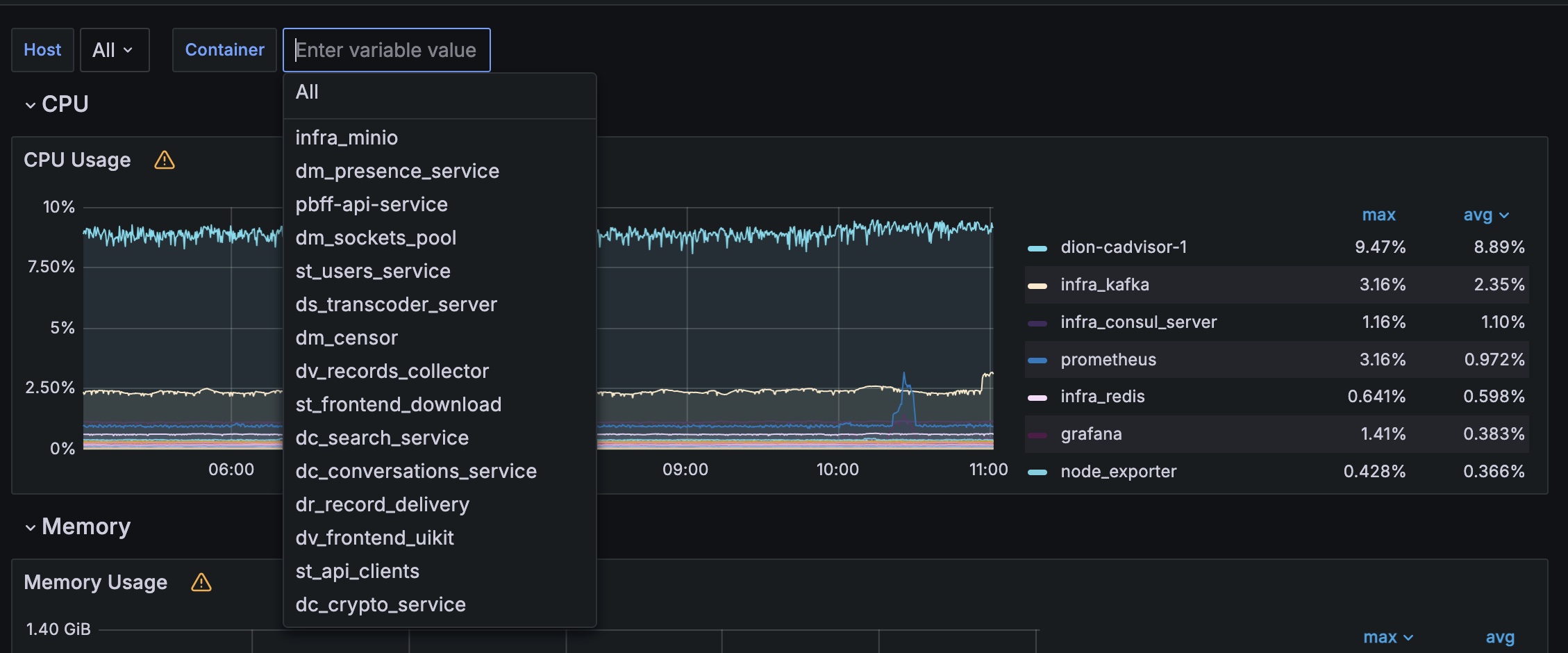

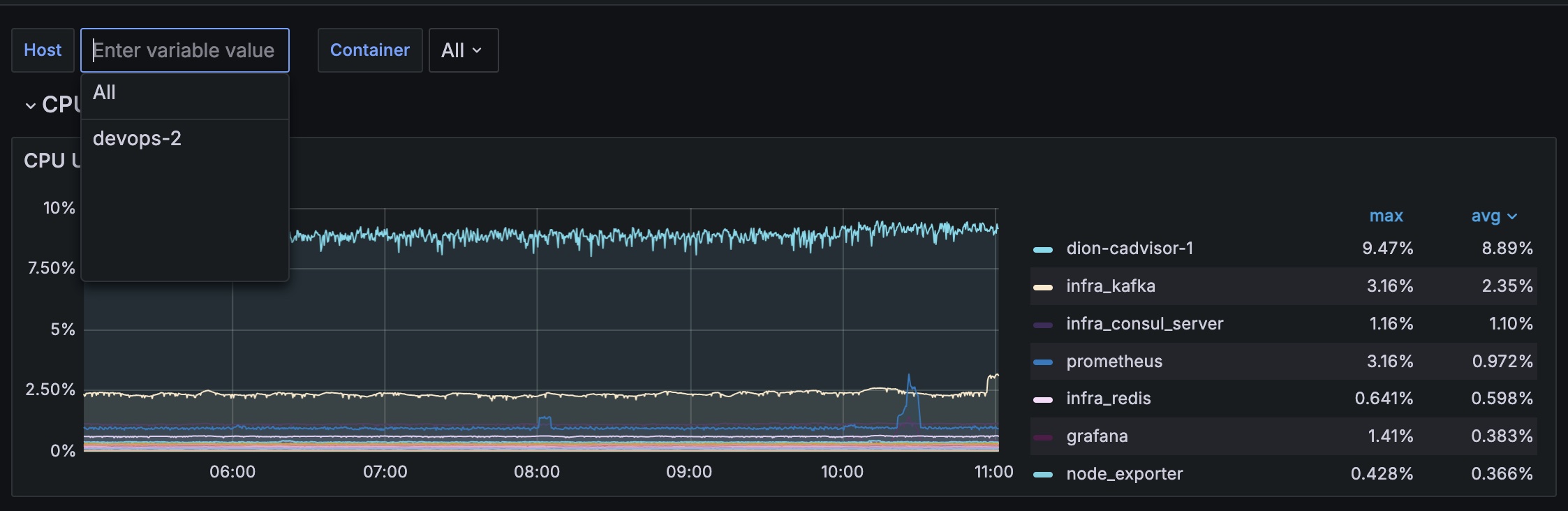

Используйте соответствующие выпадающие списки для выбора:
- Машины
- Контейнера
-
Метрики:
-

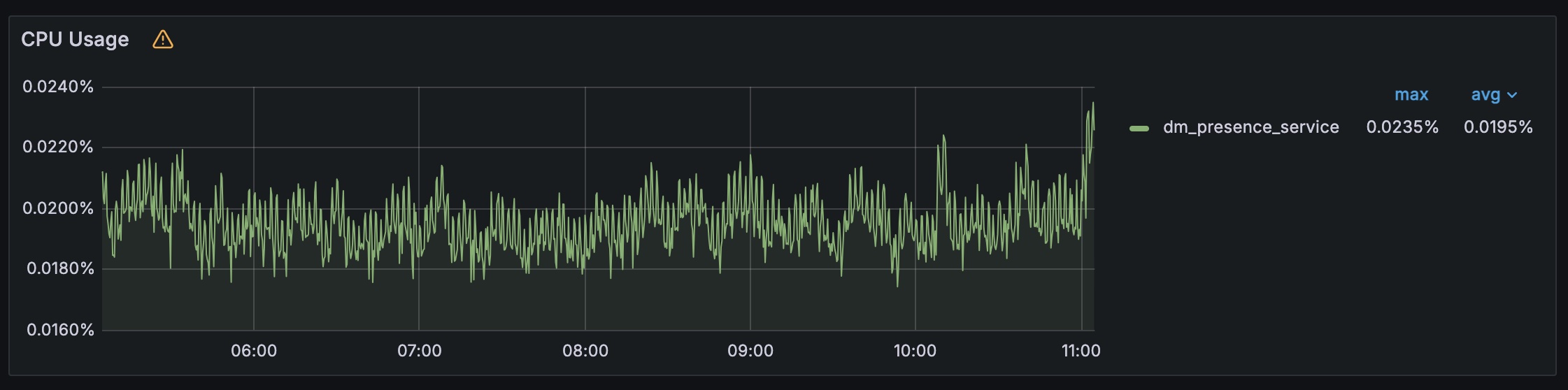

Загрузка процессора контейнера.
-

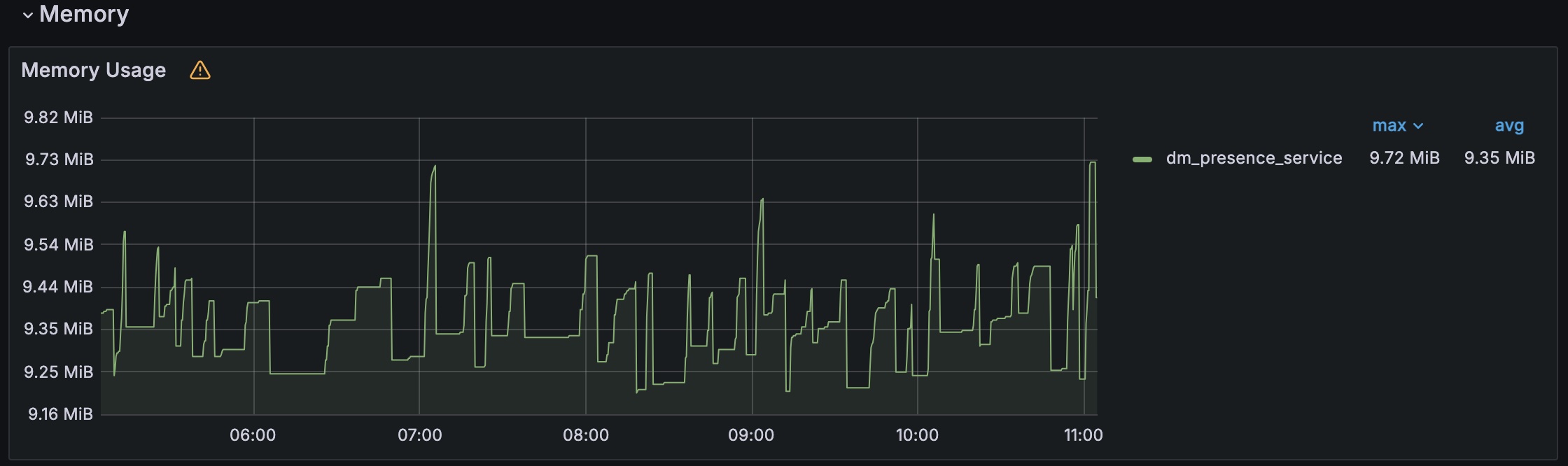

Использование памяти контейнером.
-

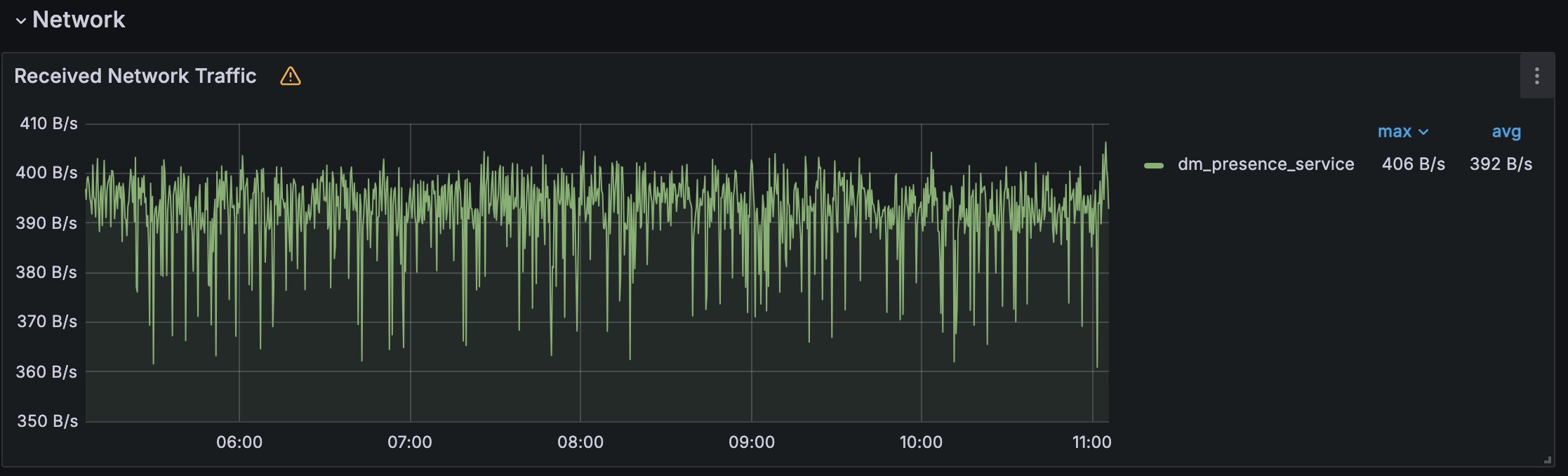

Сетевой трафик контейнера.
-

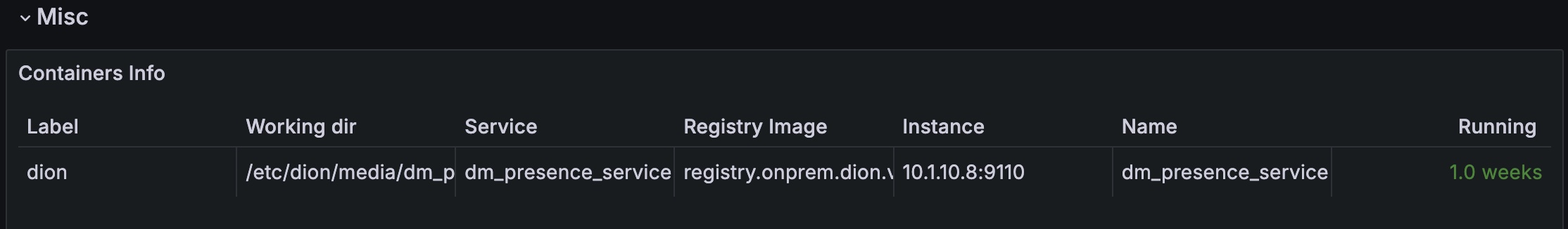

Информация о контейнере:
- Образ контейнера.
- Время работы (Uptime).
-

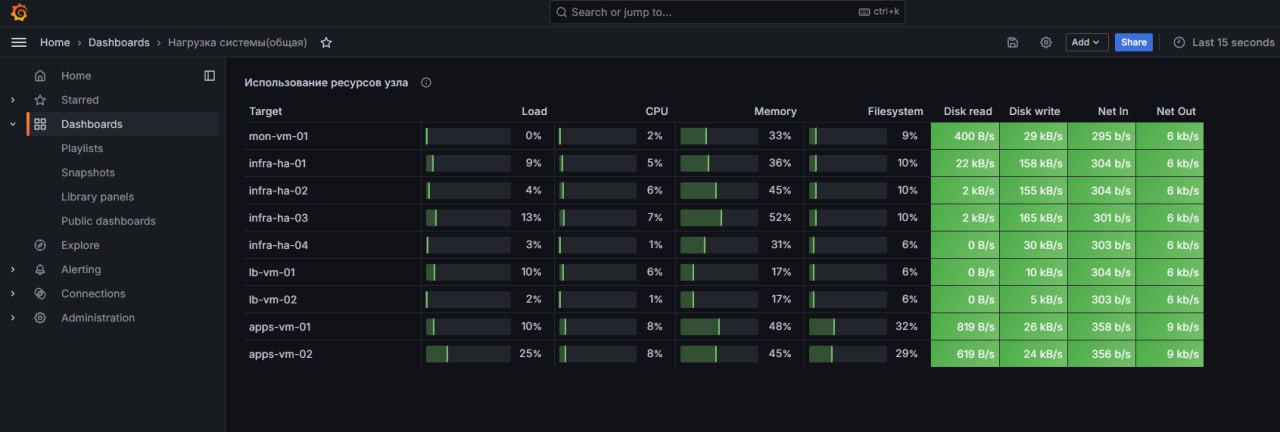

¶ Нагрузка системы (общая)
Описание:
- Мониторинг состояния всех виртуальных машин:
- Отображение нагрузки на каждую виртуальную машину.
- Быстрое выявление системных перегрузок или узких мест.
- Предоставление данных в реальном времени.
Функциональность:
-
Метрики:
- Загрузка процессора.
- Использование оперативной памяти.
- Свободное место на диске, скорость чтения/записи диска (Disk Read/Write).
- Входящий и исходящий сетевой трафик.
-
Особенности:
- Показатели выделены цветом для быстрого выявления проблем (красный цвет сигнализирует о высокой нагрузке или проблеме).
- Графики обновляются в реальном времени с интервалом обновления каждые 15 секунд.
Частоту обновления и временной диапазон отображения данных можно настроить на панели в верхней части экрана.

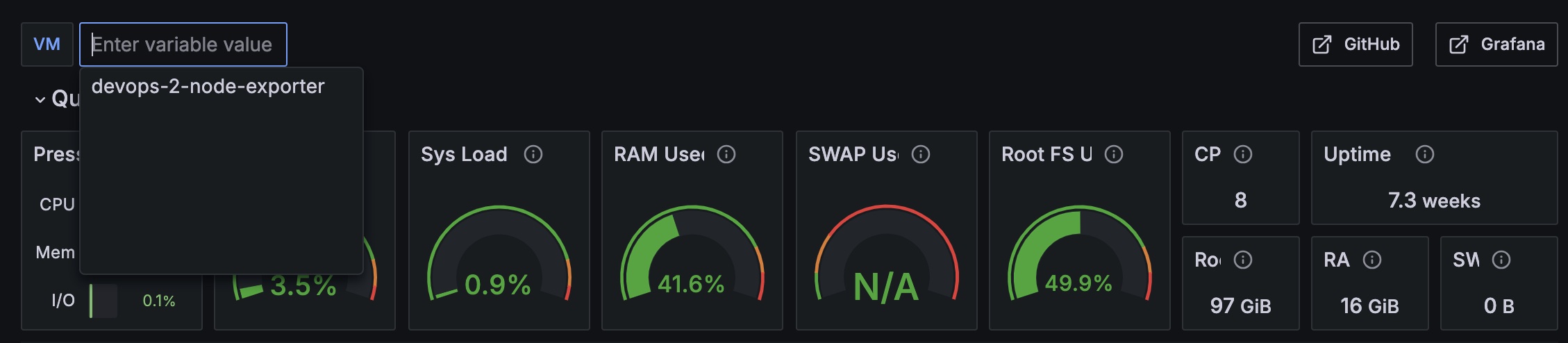

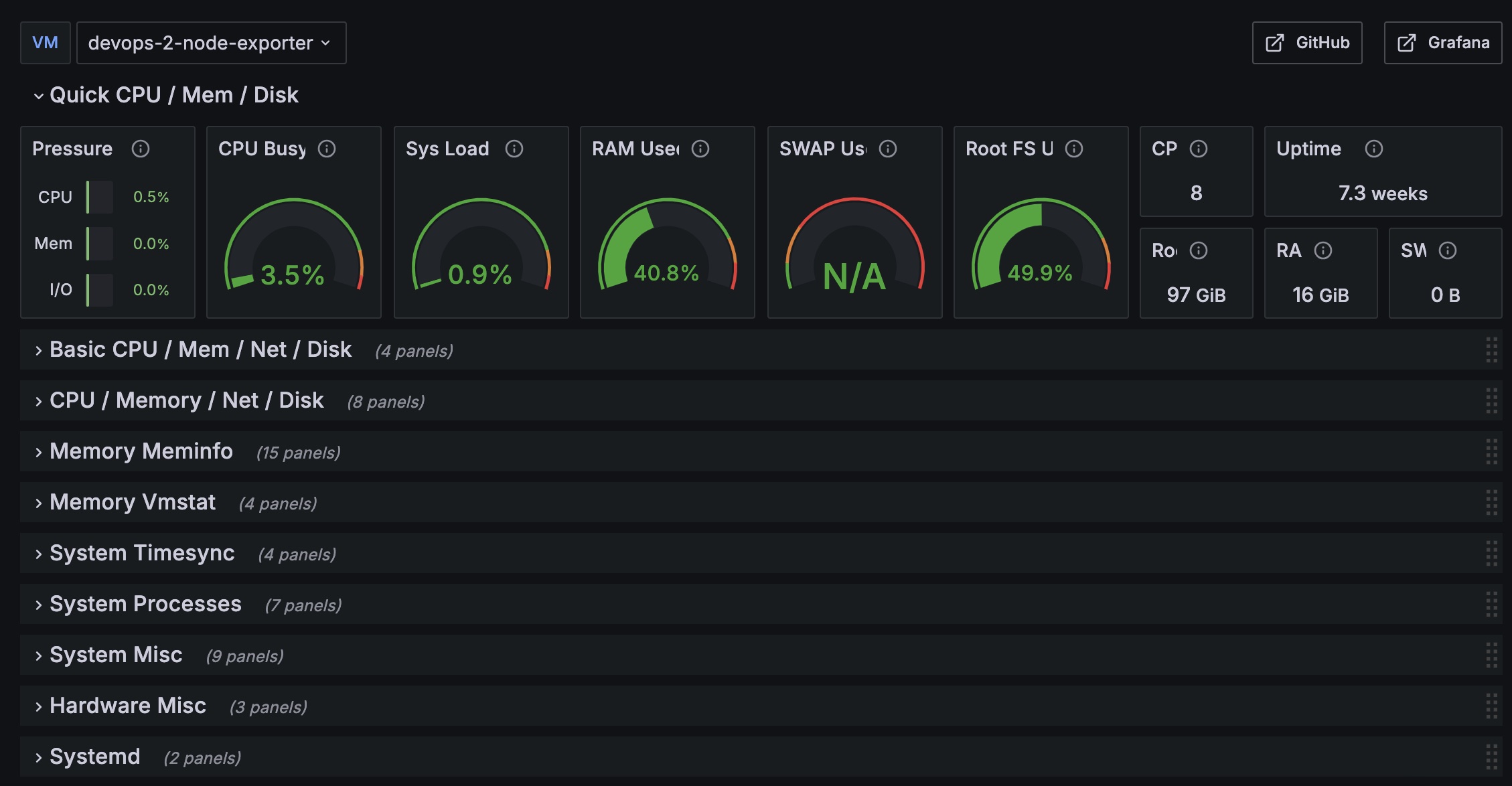

¶ Система
Описание:
- Глубокий анализ производительности выбранной виртуальной машины.
- Просмотр исторических данных за различные периоды и выявление тенденций.
Функциональность:
- Используйте выпадающий список для выбора:
- Виртуальной машины
- Метрики:
- Загрузка процессора.
- Использование памяти.
- Сетевой трафик.
- Свободное место на диске и показатели дисковой активности.
- Загрузка процессора по ядрам.
- Подробное использование памяти.
- Показатели ввода-вывода диска и задержки и другие метрики.
Графики могут отображаться обрывистыми, если мониторинг сервера был отключен или перезагружен.

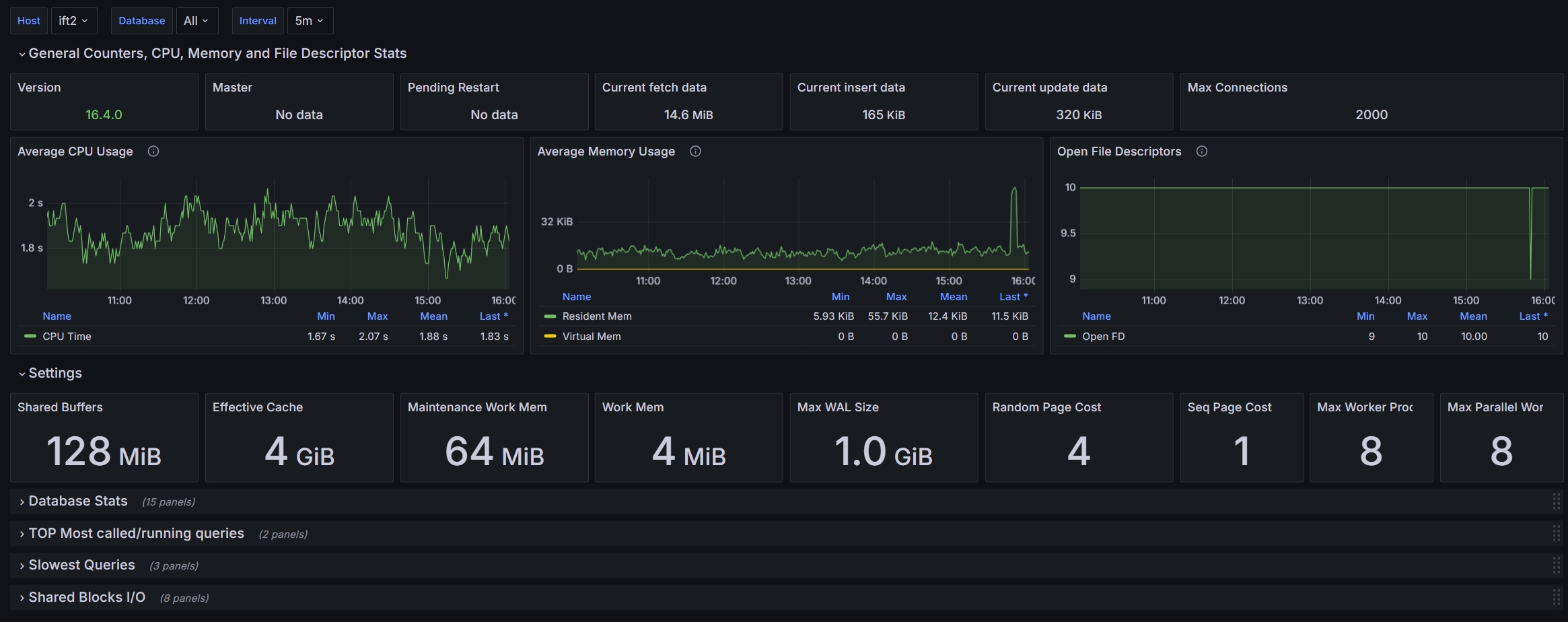

¶ База данных (PostgreSQL)
Описание:
- Предназначен для мониторинга параметров PostgreSQL.
Функциональность:
-

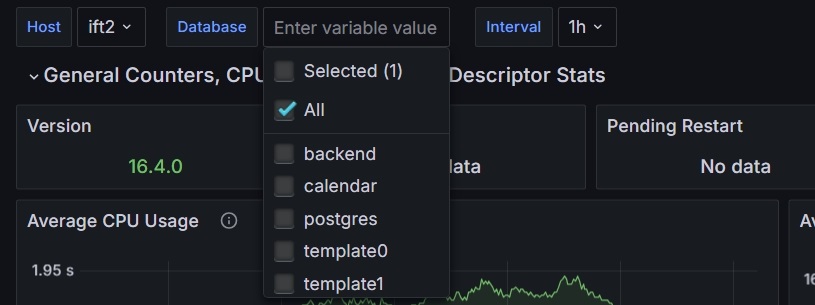

Используйте соответствующие выпадающие списки для выбора:
- Машины
- Базы данных
-
Метрики:
- Общие счетчики, статистика процессора, памяти и дескрипторов файлов.
- Статистика базы данных и другие метрики.

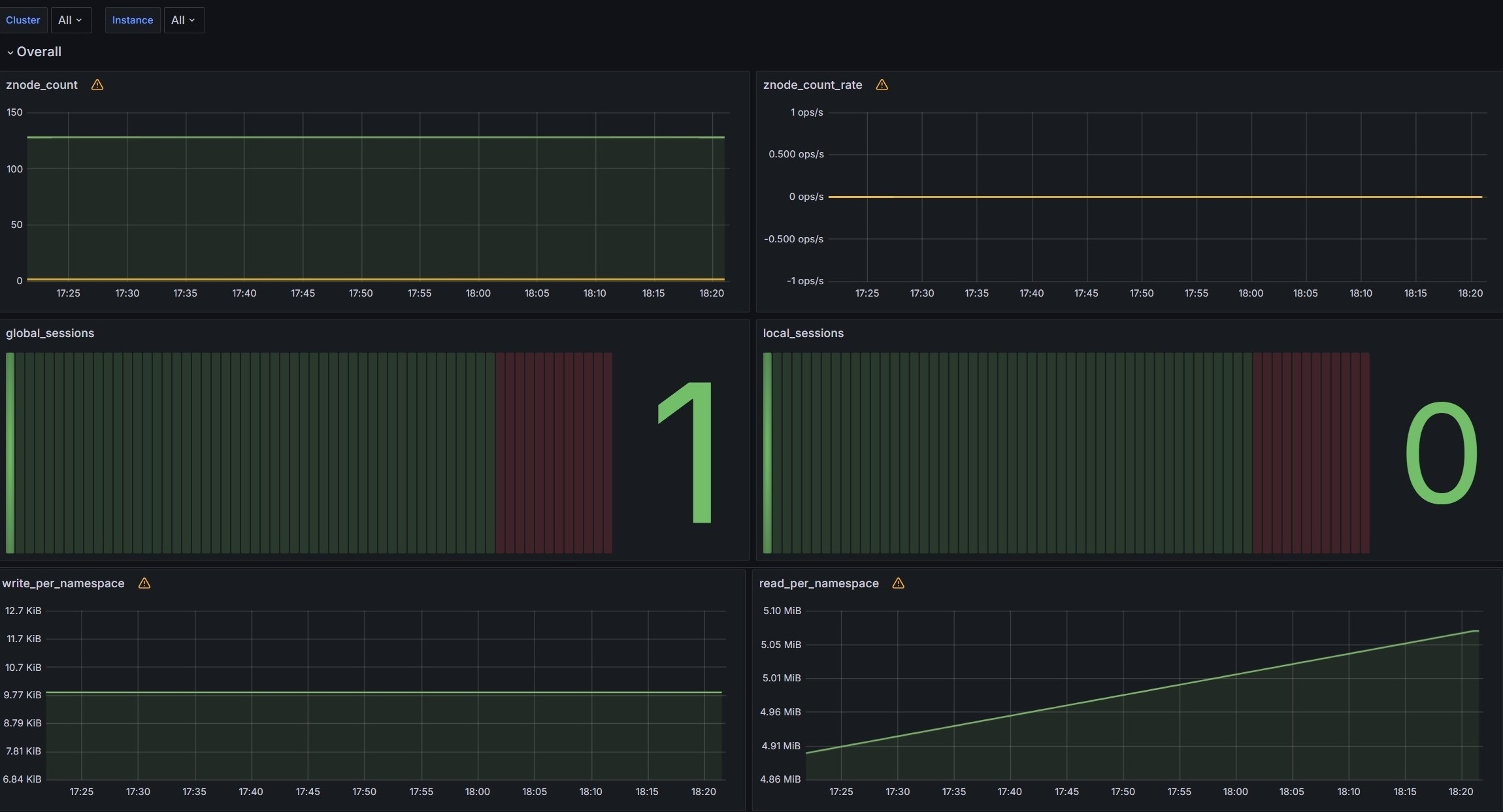

¶ ZooKeeper
Описание:
- Предназначен для мониторинга параметров ZooKeeper.
Функциональность:
-

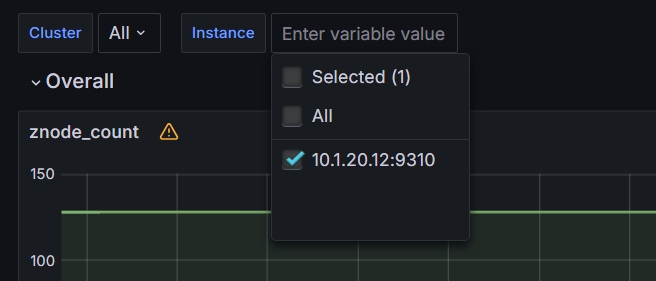

Используйте соответствующие выпадающие списки для выбора:
- Наименования кластера
- Сокета целевой машины
-
Метрики:
- Подробные сведения об использовании ресурсов.
- Статистика производительности.
- Детали кластера и конфигурации.
- Использование потоков и JVM и другие метрики.

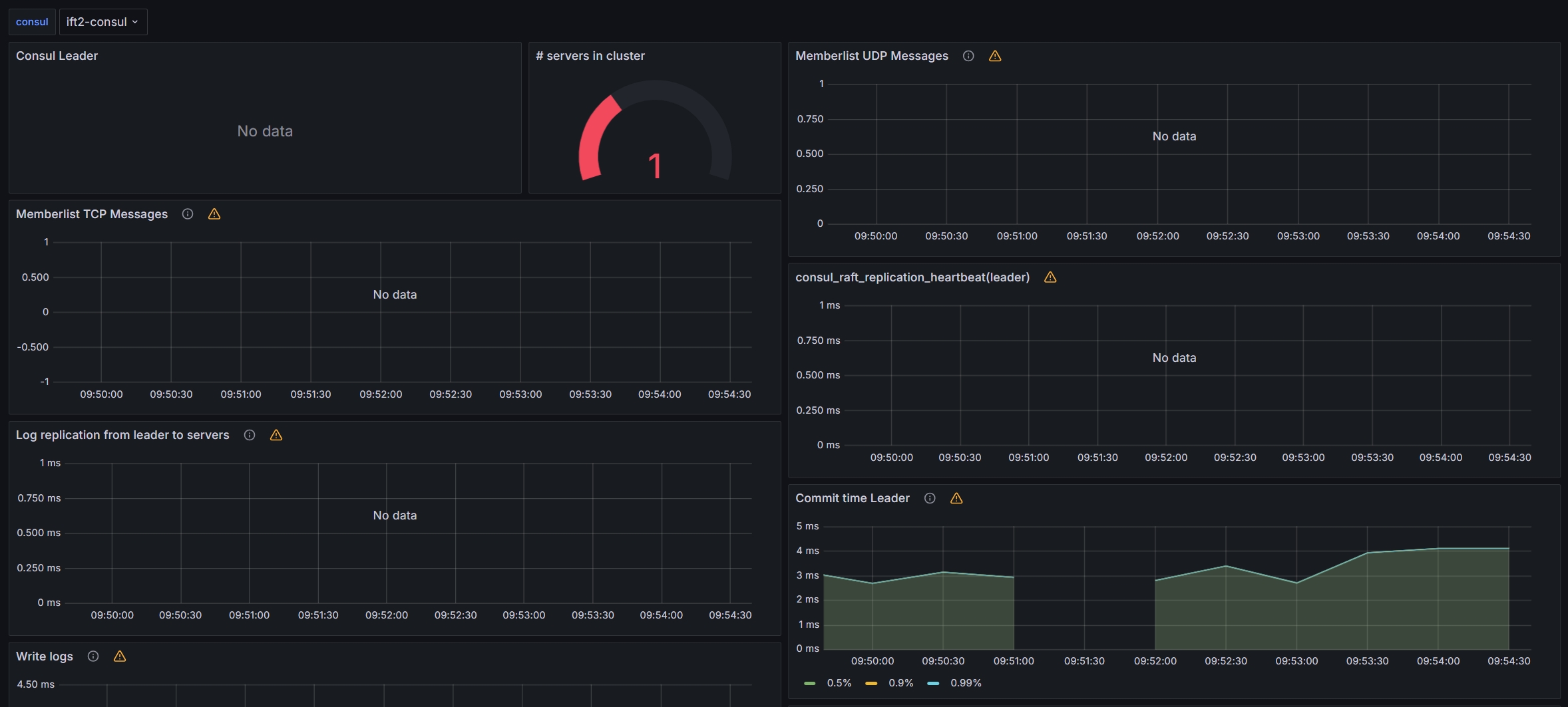

¶ Consul
Описание:
- Предназначен для мониторинга параметров Consul.

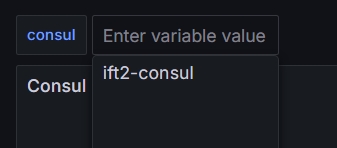

Функциональность:
-
Используйте выпадающий список для выбора:
- Наименования кластера
-
Метрики:
- Имя хоста лидера Consul.
- Количество активных серверов Consul.
- Данные, записанные на диск и на другие серверы Consul.
- TCP/UDP-сообщения от/к Consul и другие метрики.

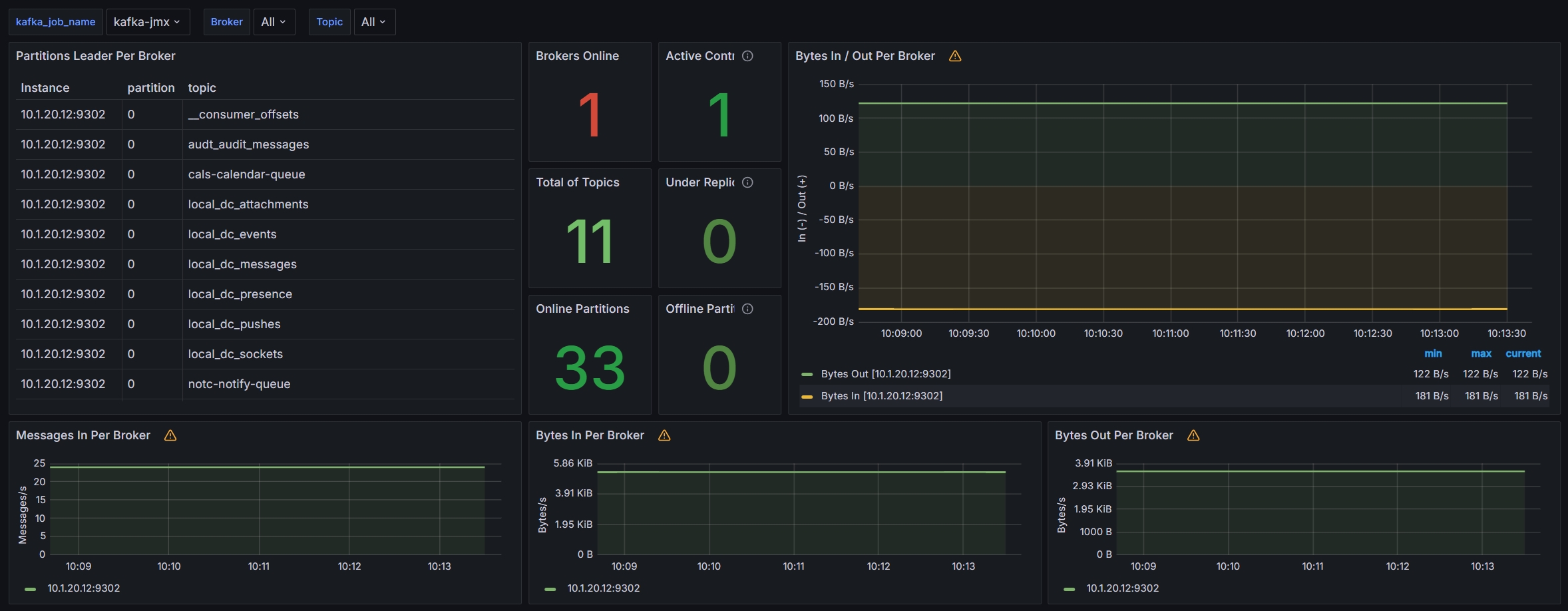

¶ Kafka
Описание:
- Предназначен для мониторинга параметров Kafka.

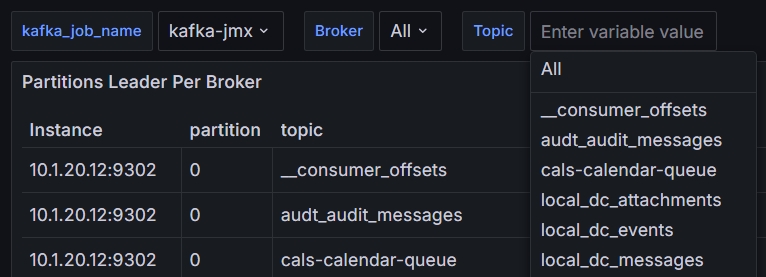

Функциональность:
-
Используйте соответствующие выпадающие списки для выбора:
- Наименования целевой машины
- Брокера
- Топика
-
Метрики:
- Частота запросов и размер очереди.
- Активность ввода-вывода для брокера и другие метрики.

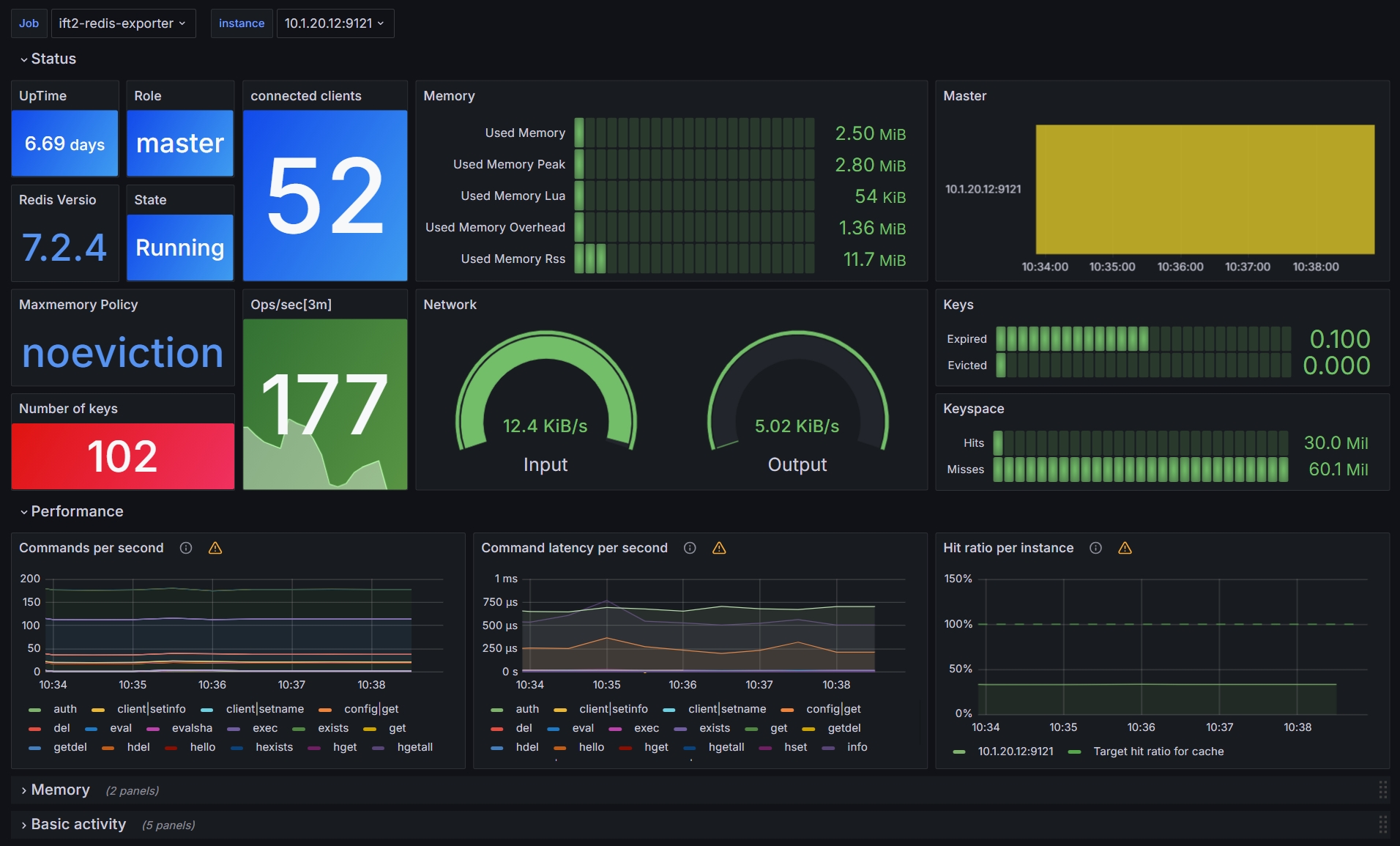

¶ Redis
Описание:
- Предназначен для мониторинга параметров Redis.
Функциональность:
-
Используйте соответствующие выпадающие списки для выбора:
- Наименования целевой машины
- Сокета целевой машины
-
Метрики:
- Состояние: время работы и версия, подключенные клиенты, сеть, память, количество ключей и т.д.
- Производительность: статистика команд, коэффициент попадания.
- Память: общее использование памяти, вытеснение ключей в секунду.
- Основная активность: подключенные/блокированные клиенты, общее количество элементов в БД, истекающие и не истекающие ключи и другие метрики.

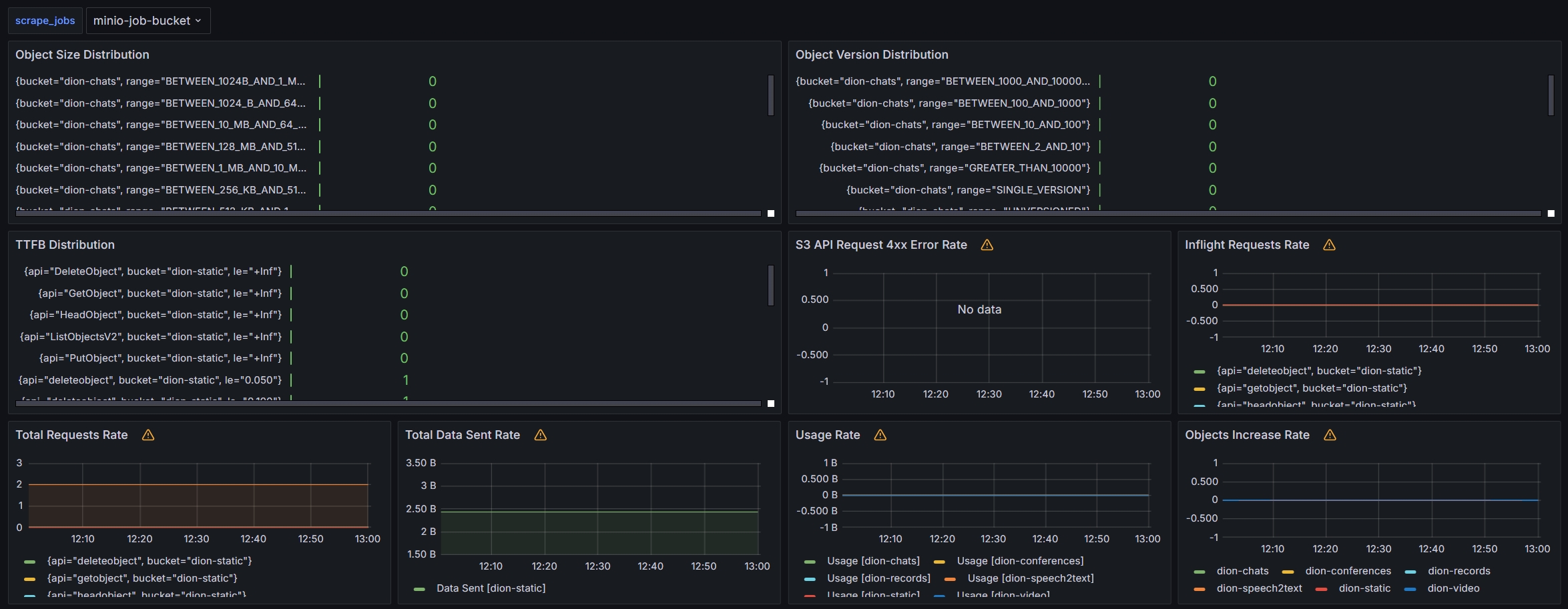

¶ MinIO Bucket
Описание:
- Предназначен для мониторинга параметров MinIO Bucket.
Функциональность:
-
Используйте выпадающий список для выбора:
- Наименования целевой машины
-
Метрики: распределение объектов/версий по размеру, TTFB и другие метрики.

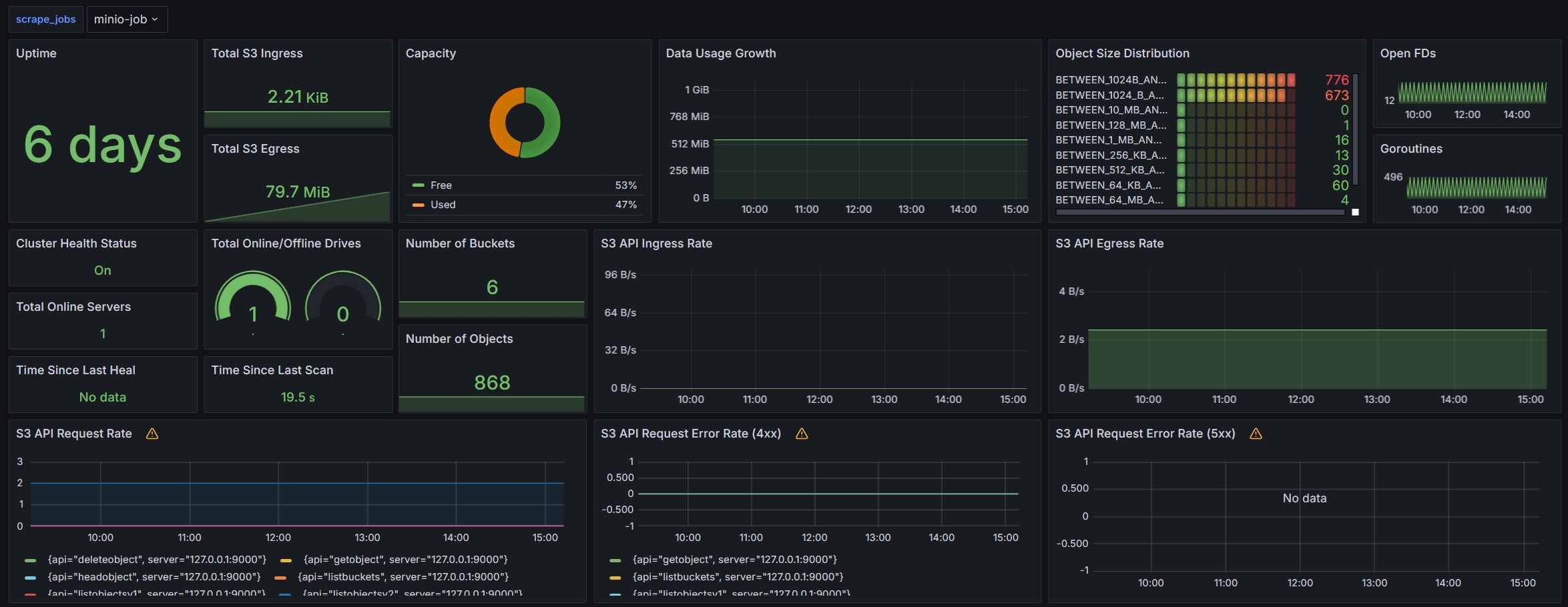

¶ MinIO Cluster
Описание:
- Предназначен для мониторинга параметров MinIO Cluster.
Функциональность:
-
Используйте выпадающий список для выбора:
- Наименования целевой машины
-
Метрики: конфигурация кластера, здоровья кластера, статистика объектов и другие метрики.

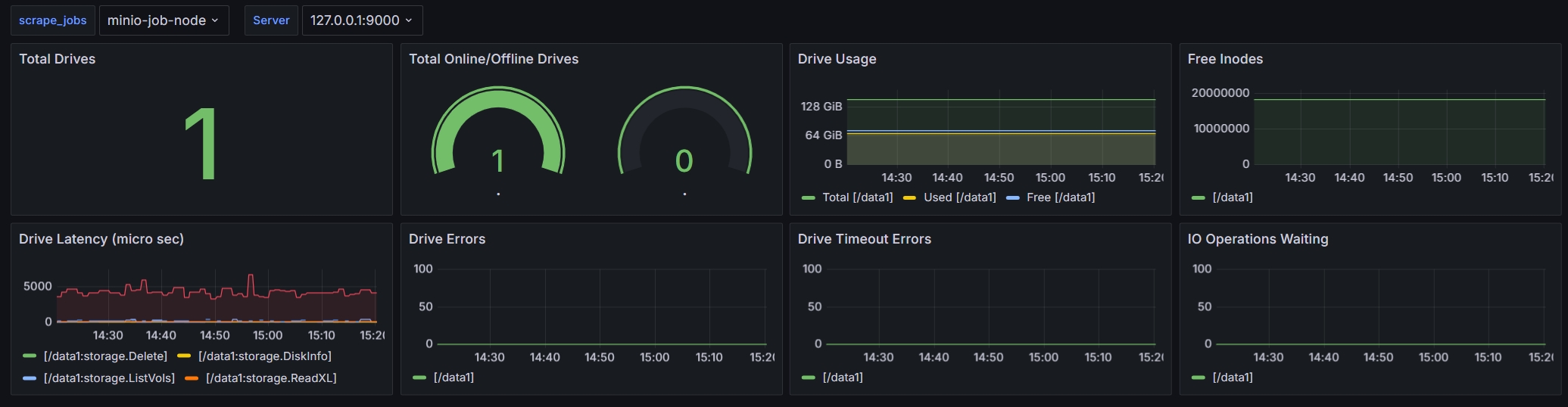

¶ MinIO Node
Описание:
- Предназначен для мониторинга параметров MinIO Node.
Функциональность:
-
Используйте соответствующие выпадающие списки для выбора:
- Наименования целевой машины
- Сокета целевой машины
-
Метрики: количество дисков, использование диска, ошибки, операции ввода-вывода и другие метрики.
¶ Дополнительные сведения
Настройка отображения данных:
- Период отображения времени:
- В верхнем правом углу интерфейса можно изменить период отображения данных (например, последние 15 минут, 1 час, 7 дней).
- Обновление данных:
- Графики обновляются автоматически в соответствии с заданным интервалом (например, каждые 15 секунд).
- История данных:
- Данные хранятся по умолчанию одну неделю. При необходимости период хранения можно настроить, но это повлияет на использование дискового пространства.
¶ Почтовые уведомления
Начиная с версии DION 2024.10-8 вы можете использовать новую функциональную возможность системы — почтовые уведомления.
Почтовые уведомления отправляются при достижении 80%-ного значения порога измеряемых показателей. При снижении пороговых значений также отправляются соответствующие уведомления.
Измеряются значения загрузки следующих компонентов:
- Процессор
- Память
- Диск
Чтобы использовать почтовые уведомления, выполните следующие действия:
-
На сервере установки и администрирования
setup-vmоткройте файлinventories/dion.YourDomain.com/group_vars/all/vars.yaml. -
Добавьте следующую информацию:
alert: enable: true email_to: 'admin@YourDomain.com'- где
admin@YourDomain.com— адрес для отправки уведомлений. Для отправки уведомлений используются настройки SMTP-сервера, указанные в секцииsmtp.
- где
-
Запустите скрипт
dion.shсо следующими параметрами:./dion.sh -t monitoring -l monitoring
