Вы можете подключаться в конференции DION с устройств, установленных в переговорных комнатах. Для этого они должны обладать поддержкой протокола SIP.
| На данный момент протокол H.323 не поддерживается. |
¶ Инструкция по настройке

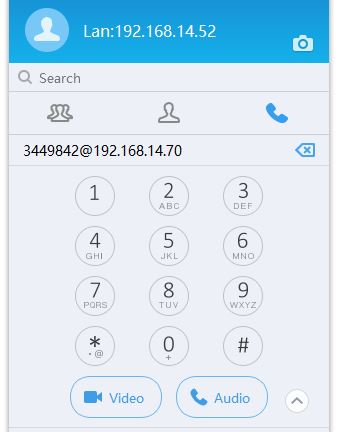

Чтобы подключиться к конференции с SIP-устройства, совершите вызов в формате ххххххх@sip-dion.yourdomain.com или ххххххх@ip-адрес sip-сервера-DION, где ххххххх — семизначный добавочный номер, указанный в приглашении на встречу для звонка с телефона.
¶ Параметры подключения
На данный момент DION поддерживает SIP Early Offer.
Delayed Offer не поддерживается. Обратите на это внимание при настройке SIP trunk.
В текущей реализации передача контента (презентации/демонстрации экрана) в сторону видео-терминала осуществляется в том же канале, что и видео.
Передача контента с видео-терминала в сторону DION осуществляется в выделенном канале.
¶ DTMF-коды в конференции
Во время конференции доступно управление звуком через DTMF-коды:
- 9# - включить микрофон
- 8# - выключить микрофон
- 5# - управление шумоподавлением (вкл/выкл)
- 1# и 2# — смена раскладки плиток участников (вперед и назад). Поддерживаемые раскладки: 9 участников (по умолчанию) , 24 участника, спикер, в центре внимания
¶ SIP-регистрация
Для упрощения дозвона в конференции Dion есть возможность зарегистрировать SIP-клиент/терминал на SIP-сервере Dion.
Для регистрации потребуются следующие данные:
- IP адрес сервера, на котором установлена роль Dion SIP Server.
- Протокол сигнализации — TCP.
- Порт — 5060.
- Логин и пароль.
В качестве логина может быть любое имя, например “dion”.
Пароль можно посмотреть в файле ds_sipserver.yml на сервере с ролью Dion SIP Server.
cat /etc/dion/sip/ds_sipserver/conf/ds_sipserver.ymlПароль хранится в переменной registrarPassword.

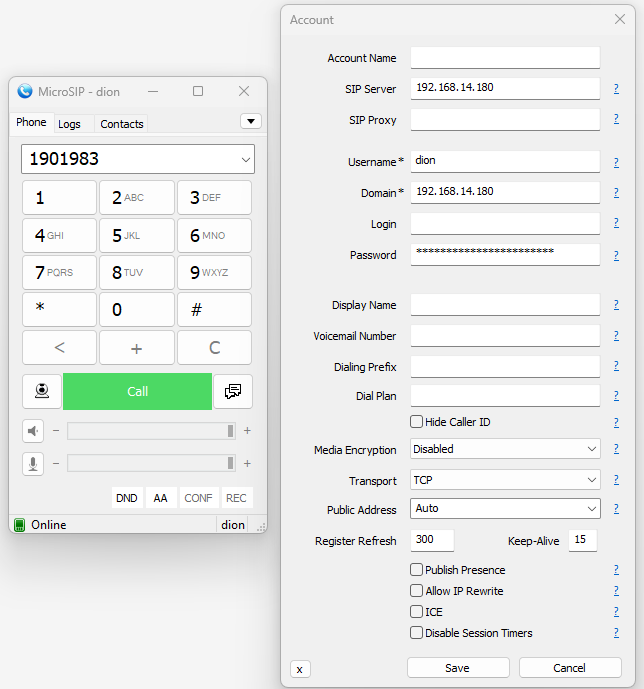

Пример настройки SIP-клиента для регистрации:
После выполнения успешной регистрации для звонка в конференцию достаточно набирать только номер конференции.
В случае возникновения проблем с регистрацией можно посмотреть логи на сервере с ролью Dion SIP Server:
docker logs ds_sipserver
¶ Балансировка
Для организации отказоустойчивой топологии с SIP-серверами Dion рекомендуется использовать балансировку SIP (не входит в состав дистрибутива Dion).
Балансировка на стороне АТС:
- Если ваша АТС поддерживает балансировку вызовов на уровне SIP-серверов, можно настроить ее на отправку вызовов на несколько SIP-серверов Dion. Это может быть полезно для упрощения архитектуры и отказоустойчивости без использования стороннего балансировщика.
Использование стороннего SIP-балансировщика:
- Для балансировки между несколькими SIP-серверами Dion можно использовать сторонний SIP-балансировщик. Это обеспечит балансировку трафика по разным алгоритмам (например, round-robin, least connections).
Настройка health check с методом OPTIONS:
- Настройте балансировщик на периодическую отправку SIP-запросов OPTIONS к каждому SIP серверу Dion для проверки их доступности. Это позволит балансировщику определить, какие из серверов активны и готовы принимать звонки.
Failover и отказоустойчивость:
- Важно предусмотреть механизмы failover, чтобы при недоступности одного SIP-сервера трафик автоматически направлялся на другой. Использование метода OPTIONS для health check помогает обнаружить такие сбои своевременно.
¶ Голосовое меню (IVR)
IVR (Interactive Voice Response) в контексте SIP (Session Initiation Protocol) — это система интерактивного голосового меню, которая позволяет пользователям взаимодействовать с телефонной системой используя ввод с клавиатуры телефона (DTMF-сигналы).
В Dion IVR используется для звонков с городской линии. После дозвона в IVR система предложит ввести номер конференции, после чего произойдет подключение.
IVR доступен в SIP-сервере Dion по номеру 1000.
Чтобы настроить городские звонки в конференцию Dion, сделайте перенаправление звонка на вашей АТС с внешнего номера в транк Dion на номер 1000.
