¶ Введение
В данном разделе представлены типовые архитектуры Dion.
Выбор архитектуры зависит от размера организации, рабочих нагрузок и предпочтений в отношении высокой доступности.
¶ All-In-One
- Расположение: 1 ЦОД;
- Отказоустойчивость: нет;
- Ориентированность: тестовая среда для ознакомления с продуктом.
Архитектура Dion All-In-One представляет собой единую интегрированную среду, где все компоненты системы размещаются на одном физическом сервере или виртуальной машине. Рекомендуется размещать сервер в DMZ.

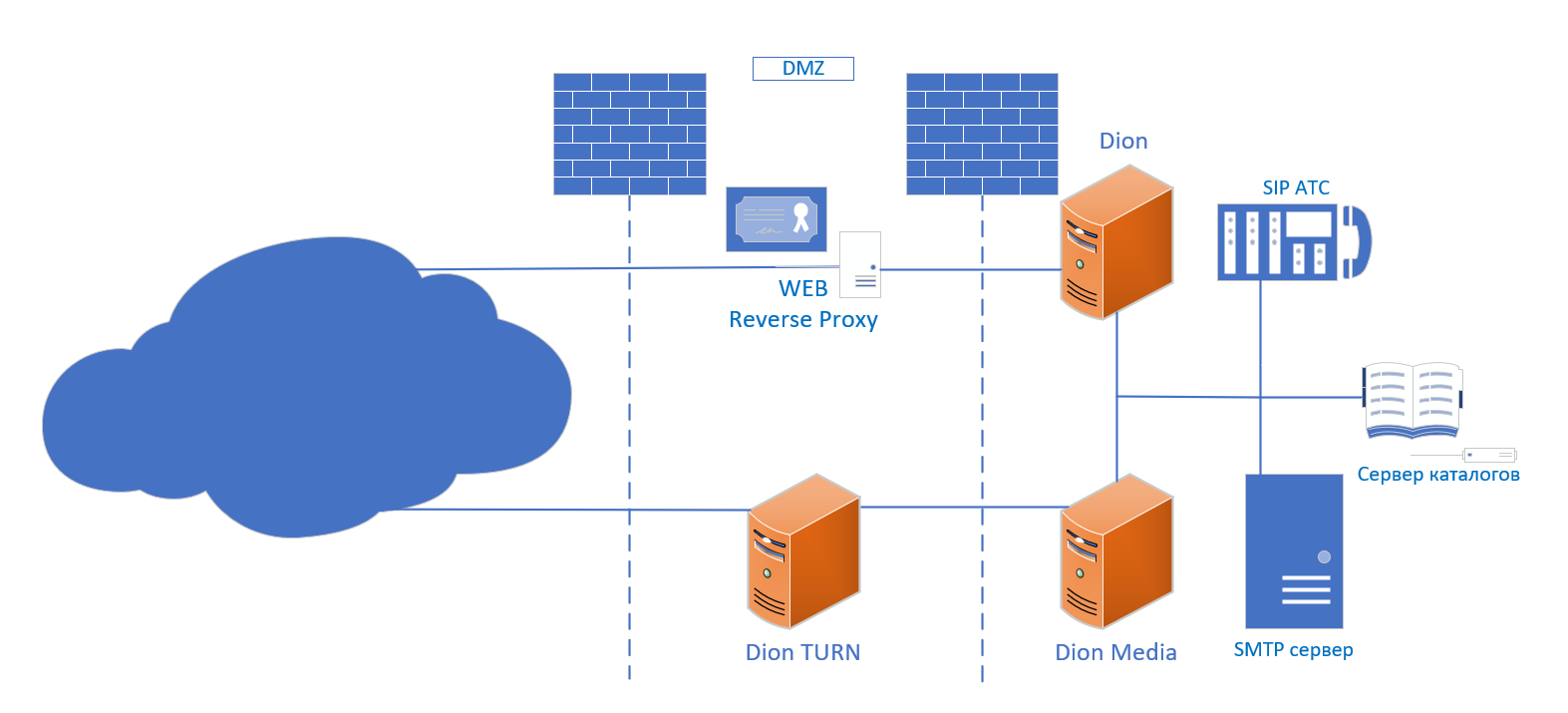

¶ Basic
- Расположение: 1 ЦОД;
- Отказоустойчивость: нет;
- Ориентированность: продуктивная среда небольших компаний.
Архитектура Dion Basic позволяет распределить некоторые микросервисы на отдельные виртуальные машины для повышения производительности.
В данном примере сервисы Dion Media и Dion TURN вынесены на отдельные серверы.

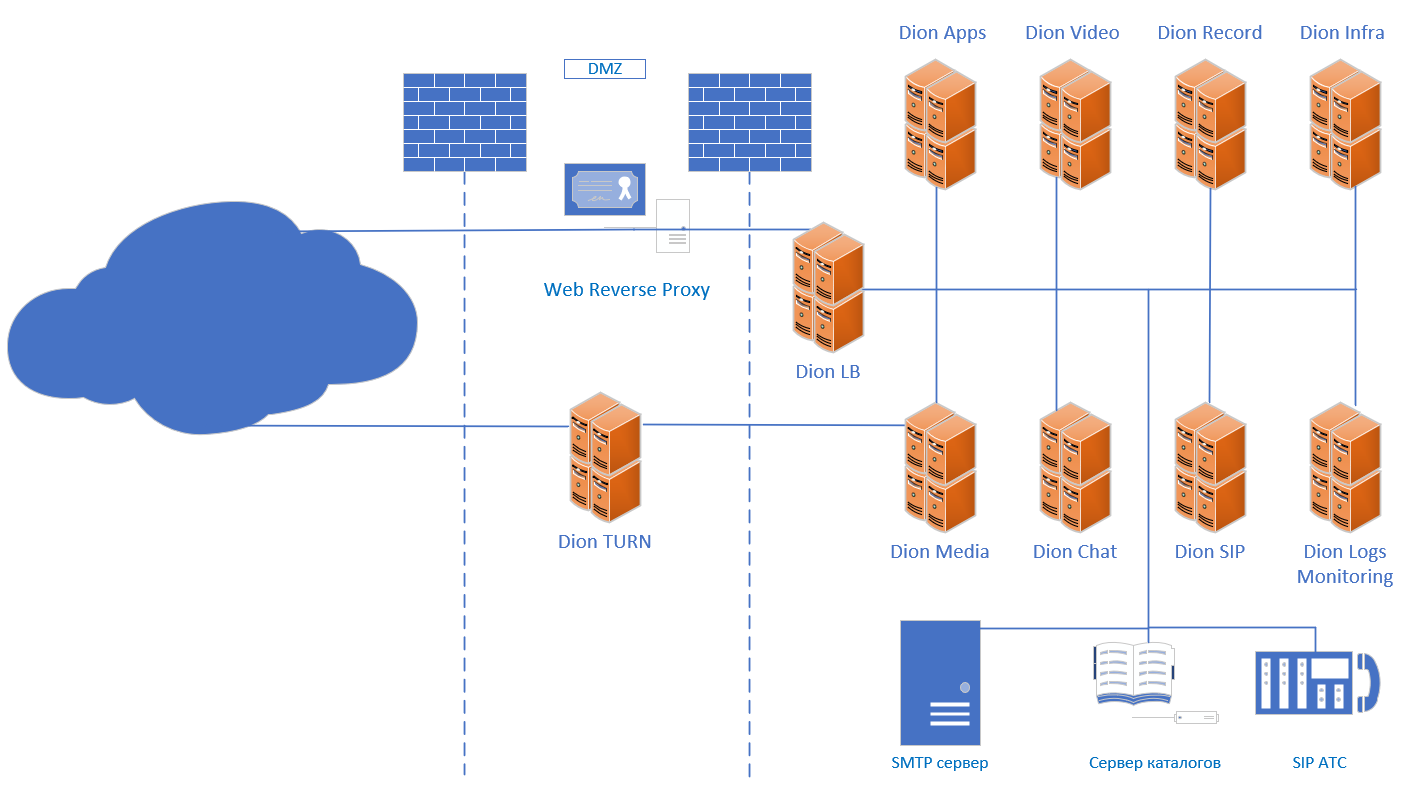

¶ Standard (High Availability)
- Расположение: 1 ЦОД;
- Отказоустойчивость: да;
- Ориентированность: продуктивная среда средних компаний.
Архитектура Dion Standard позволяет распределить микросервисы на отдельные виртуальные машины для повышения производительности и отказоустойчивости.
¶ Enterprise 2+1 (High Availability)
- Расположение: 3 ЦОД;
- Отказоустойчивость: да;
- Ориентированность: продуктивная среда крупных компаний.
Архитектура Dion Enterprise 2+1 позволяет распределить микросервисы на отдельные виртуальные машины, расположенные в разных ЦОД для повышения производительности и отказоустойчивости.
Ниже представлены детальные схемы каждого ЦОД.

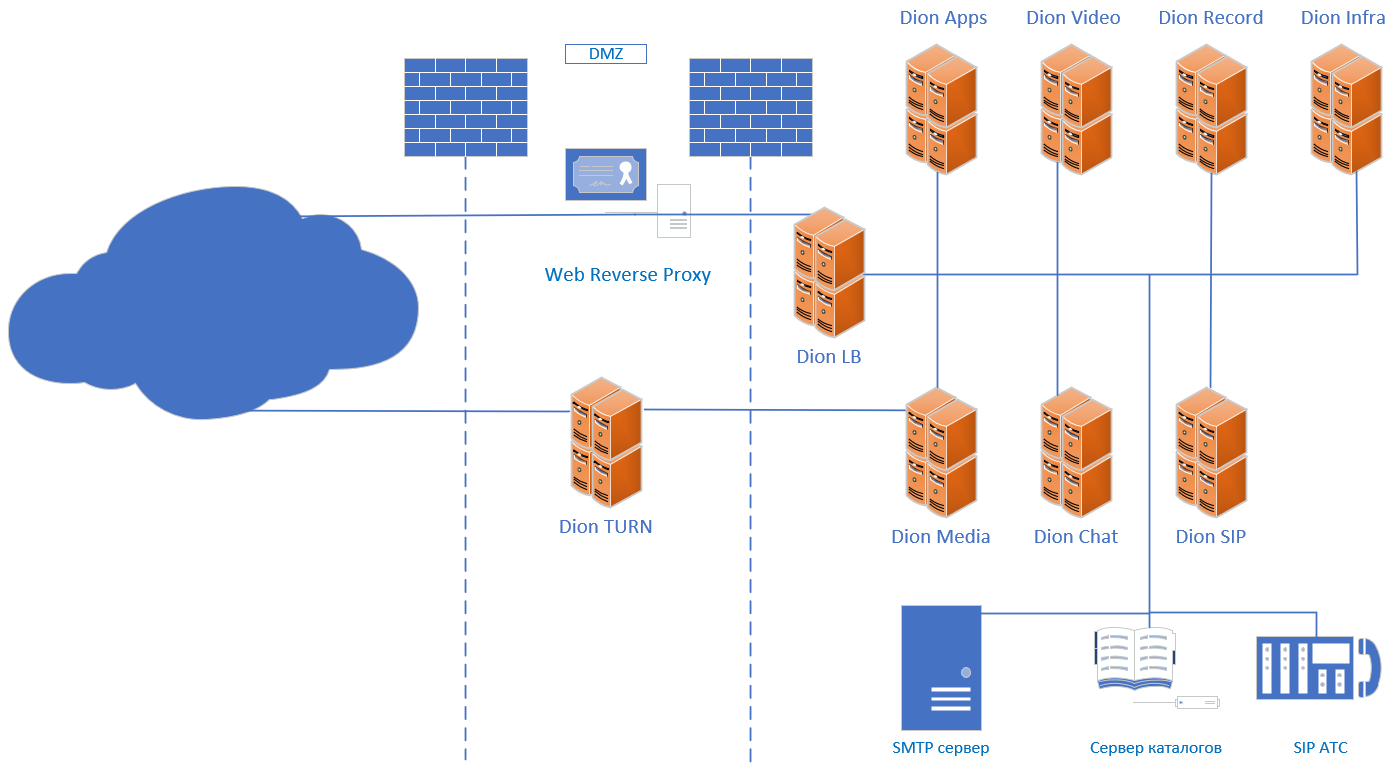

¶ ЦОД 1
В данном ЦОД могут располагаться микросервисы Dion как в единственном экземпляре, так и нескольких.
¶ ЦОД 2
В данном ЦОД могут располагаться микросервисы Dion как в единственном экземпляре, так и нескольких.
¶ ЦОД 3
Данный ЦОД используется только для сервиса Dion Infra, который является свидетелем.
Это может быть виртуальная машина на удаленной площадке или в облаке.
