¶ О решении
DION Rooms — программно-аппаратное расширение DION для переговорных комнат. С его помощью можно бронировать переговорные комнаты и подключаться к конференциям DION, используя оборудование, установленное в этих комнатах.
Внутри переговорной комнаты устанавливается ПК, к которому подключены дисплей, микрофон и динамики. На дисплее отображается заставка системы DION Rooms. Взаимодействие пользователя с системой происходит через панель управления — планшет, расположенный на столе. С его помощью можно подключиться в запланированную или спонтанную встречу от лица переговорной комнаты, управлять устройствами (например, включать/выключать микрофон во встрече), а также вывести на экран изображение со своего устройства без подключения проводов.
На планшете, установленном у входа в переговорную комнату, отображается статус занятости комнаты. Можно забронировать свободный слот под свою встречу.
¶ Инсталляция On-Premises
Инсталляция DION Rooms on-premises отличается от стандартной инсталляции наличием в составе дистрибутива дополнительного компонента — DION Rooms Frontend, а также имеет некоторые особенности конфигурации.
Также дистрибутив DION Rooms включает в себя компоненты для мониторинга состояния устройств в переговорных комнатах и работоспособности системы в целом.
|
Перед началом установки необходимо запросить у команды Dion:
|
¶ Интеграция с календарём
Для работы системы необходима интеграция с корпоративным календарем. Каждой переговорной комнате должен соответствовать почтовый ящик помещения.
На данный момент система DION Rooms поддерживает интеграцию с календарем Microsoft Exchange (через EWS) и RuPost (через CalDAV).
Для Exchange поддерживается NTLM-аутентификация.
Если вы используете другую систему, обратитесь к вашей аккаунт-команде.
¶ Компоненты системы
| Обязательные компоненты | ||||
| Название компонента | Тип устройства | ПО DION | Расположение | Назначение |
| Сервер DION Rooms (DRCS) | Сервер или виртуальная машина | Сервисы DRCS и коннектор к почтовому серверу: EWS connector или CalDav connector | ЦОД заказчика | Ядро системы. Передает управляющие команды от планшетов к DION и обратно, интегрируется с корпоративным календарем и передает информацию на планшеты, создает встречи со ссылкой на подключение к DION. |
| Главный экран |
Компьютер с подключенной периферией (экран, камера, микрофон, звук) |
Web-браузер | В переговорной комнате |
Техническое оснащение переговорной комнаты: экран, микрофон, динамики. Подключается к конференциям DION от имени переговорной комнаты, передает медиа-данные на серверы DION. Необходим для каждой переговорной комнаты. |
| Панель управления (Controller, TCCA) | Планшет |
где |
На столе в переговорной комнате | Пульт управления переговорной комнатой. Позволяет начать или завершить встречу, управлять аудио и видео, демонстрировать рабочие столы. Необходим для каждой переговорной комнаты. |
| Опциональные компоненты | ||||
| Название компонента | Тип устройства | ПО DION | Расположение | Назначение |
| Панель бронирования (Sheduler, TSA) | Планшет | TSA-release-{yyyy-mm-dd}.apk в режиме киоска |
При входе в переговорную комнату | Отображает занятость переговорной комнаты и данные о встречах (организатор, время, место проведения и пр.). Позволяет быстро забронировать переговорную комнату. Может отсутствовать для всех или некоторых переговорных комнат. |
¶ Схема взаимодействия компонентов
Решение DION Rooms является расширением системы DION, которое служит для подключения переговорных комнат к конференциям DION.
Для работоспособности системы необходимо, чтобы подключение к основной инсталляции DION было стабильным. При невозможности соединения с DION система не сможет продолжить работу.
¶ Подготовка к установке
¶ Аппаратные требования
Предполагается, что основной сервер Dion Onprem уже развернут.
| Внимание! Основной сервер Dion должен быть развернут с использованием Playbook версии не ниже 2024.05-3. В противном случае при входе в “Главный экран” будет циклическая перезагрузка страницы и ошибка CORS. |
Изучите требования в таблице и подготовьте сервер, а также необходимый набор устройств для каждой переговорной комнаты.
| Обязательные компоненты | ||||||
| Название | Тип устройства | Операционная система | CPU* | RAM* | Дисковое пространство* | Дополнительно |
| Сервер DION Rooms (DRCS) | Сервер или виртуальная машина | Linux, например Ubuntu 22.04 | 2 CPU 2.2 ГГц | 4 ГБ | 20 ГБ | Rooms необходимо устанавливать на отдельный сервер. Нельзя совмещать на одном сервере установку других компонентов Dion и Rooms. |
| Главный экран |
Компьютер с подключенной периферией (экран, микрофон, звук) |
Windows 10 | 2 CPU | 4 ГБ | 25 ГБ | ПК, ноутбук, мини-ПК |
| Панель управления (Controller, TCCA) | Планшет | Android 11 и выше |
- |
4 ГБ | 64 ГБ |
Разрешение экрана: 2000x1200 px Диагональ экрана: 10" |
| Опциональные компоненты | ||||||
| Название | Тип устройства | Операционная система | CPU* | RAM* | Дисковое пространство* | Дополнительно |
| Панель бронирования (Sheduler, TSA) | Планшет | Android 11 и выше |
- |
4 ГБ | 64 ГБ |
Разрешение экрана: 2000x1200 px Диагональ экрана: 10" |
* В таблице указаны минимальные требования. Система поддерживает работу на устройствах с характеристиками, превышающими указанные.
¶
Сетевые доступы
Обеспечьте необходимые для работы системы сетевые доступы:
- Планшеты должны иметь доступ до сервера DION Rooms (см. таблицу ниже).
- “Главный экран” должен иметь доступ до инсталляции DION on-premises (до всех Media-VM) и сервера DION Rooms (см. таблицу ниже).
- Сервер DION Rooms должен иметь доступ до инсталляции DION on-premises, конкретно до GRPC Gateway (grpc-gateway-dion.YourDomain.ru) (не указан в таблице, подразумевается, что между серверами Dion Onprem и Rooms разрешены все сетевые взаимодействия Any-to-Any).
- rooms-dion.YourDomain.ru должно разрешаться DNS-сервером на IP-адрес сервера Dion Rooms.
|
Сервер DION Rooms должен быть доступен для внутренних подключений по DNS-имени. Например, rooms-dion.YourDomain.ru, где YourDomain.ru — доменное имя вашей организации. DNS-имя должно быть известно заранее и передано команде DION для корректного формирования сборки компонента frontend. |
| Имя | Тип Записи | Внутренняя зона | Внешняя зона | Назначение |
| rooms-dion.Domain.ru |
A |
Dion All-In-One IP |
IP-адрес Dion Rooms |
|
| grpc-gateway-dion.Domain.ru |
A |
Dion All-In-One IP |
|
¶ Сетевые взаимодействия между планшетами и серверами, а также внешними системами |
|||||||
| № | Инициатор | Получатель | Порт | Протокол | Назначение | ||
| 1 | Главный экран | rooms-dion.YourDomain.com (Сервер DION Rooms) |
443 | TCP | Передача сигнальной и управляющей информации серверу DION Onprem. | ||
| 2 | Главный экран | Все Media-VM | 49152- 65535 | UDP | Доступ для передачи медиа-данных к DION Onprem. | ||
| 3 | Все Media-VM | Главный экран | 49152- 65535 | UDP | Доступ для передачи медиа данных от DION Onprem. | ||
| 4 | Панель управления (Controller) | rooms-dion.YourDomain.com (Сервер DION Rooms) |
443 | TCP | Передача управляющих команд от пользователя. | ||
| 5 | Панель Бронирования (TSA) | rooms-dion.YourDomain.com (Сервер DION Rooms) |
443 | TCP | Передача управляющих команд от пользователя. | ||
| 6 | Сервер DION Rooms | Почтовый сервер | 443 | TCP | Получение календаря технической учётной записи, присвоенной переговорной комнате. | ||
¶ Сертификаты
Сертификаты используются для авторизации запросов между компонентами системы.
¶ Требования к сертификату для внутренних взаимодействий
- Сертификат должен быть выпущен доверенным центром сертификации (Actalis, Verisign, Comodo, DigiCert, Entrust, GeoTrust, GlobalSign, GoDaddy, SecureTrust или другим, являющимся членом PKI Consortium), либо УЦ вашей организации, которому доверяют все устройства в составе системы DION Rooms, включая панели управления и бронирования, Главные экраны.
- Инструкция по выпуску самоподписанного сертификата, если это необходимо.
- Сертификат должен быть выпущен на DNS-имя, соответствующее серверу DION Rooms, либо на покрывающий его wildcard. Сертификат должен быть предоставлен в формате .crt вместе с его ключом в формате .key.
| Файл .crt должен содержать полную цепочку: Root → Intermediate → Server. |
- Сертификат должен быть действительным на момент установки и поддерживаться действительным на протяжении срока использования системы.
Допустимо использовать сертификат сервера, который был сгенерирован при установке основного сервера Dion (предлагается сгенерировать данный сертификат во время выполнения ./confugurator), если таковой сертификат генерировался, а не был использован другой. И если wildcard данного сертификата покрывает имя сервера Dion Rooms. Сертификат генерируется на имя *.YourDomain.ru и соответственно подойдет, например, для rooms-dion.YourDomain.ru. |
¶ Учетные записи в Почтовом сервере
Для работы DION Rooms необходимо иметь:
- Техническую Учетную Запись (ТУЗ) в Почтовом сервере для взаимодействия серверной части DION Rooms с почтовым сервером (ТУЗ — техническая учетная запись в группе “почтовые ящики”).
- Для каждой переговорной комнаты в Exchange должна быть заведена своя “учетная запись помещения” (см. описание для MS Exchange: https://learn.microsoft.com/ru-ru/exchange/manage-room-mailboxes-exchange-2013-help).
- Права для ТУЗ на чтение и создание записей календаря в учетных записях переговорных комнат, необходимо выдать роль Editor.
Права можно выдать с помощью следующей команды в Exchange Management Shell:
Add-MailboxFolderPermission -Identity "testroom@xxx.com:\Calendar" -User "dion-rooms-svc" -AccessRights EditorГде:
testroom@xxx.com — адрес электронной почты вашей переговорной комнаты.
dion-rooms-svc — учётная запись ТУЗ, для которой вы хотите назначить роль Reviewer.
:\Calendar — указание на папку календаря.
Если переговорных комнат несколько, то выполните указанную команду для каждой комнаты.
¶ Учётные записи DION

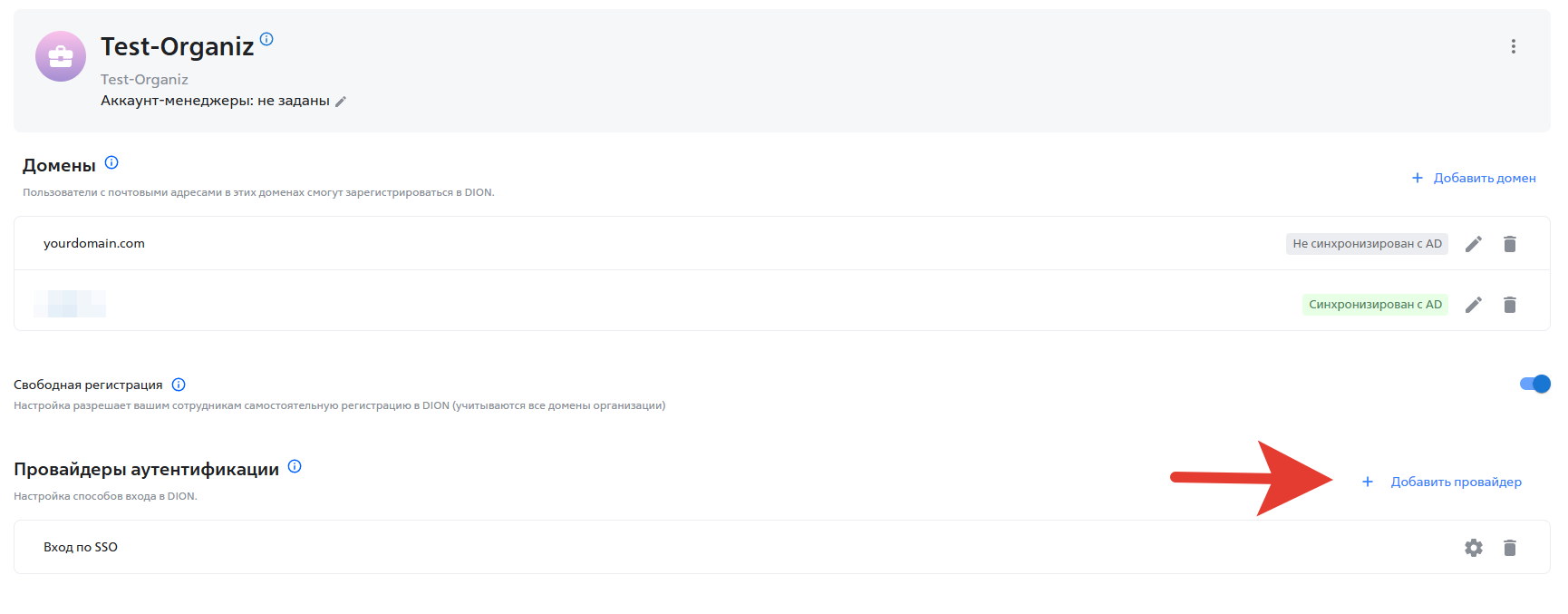

- Зарегистрируйте учётную запись DION для доступа к DION API. Для этого используйте почтовую ТУЗ для взаимодействия серверной части с почтовым сервером.
- Зарегистрируйте в DION все учётные записи помещений, созданные в Exchange для ваших переговорных комнат. Обязательно пройдите регистрацию до конца и примите Пользовательское соглашение для каждой созданной учётной записи.
- Обязательно присвойте всем учётным записям помещений роль Переговорная Комната в панели администратора. Для этого перейдите в раздел Пользователи, найдите нужную учётную запись и выберете для неё роль Переговорная Комната как показано ниже.
- Проверьте статус учётных записей.
